Der Zählerschrank ist bis zu den fingersicheren Abgangangsklemmen verdrahtet. Die benötigten Abdeckhauben sind allesamt dabei.

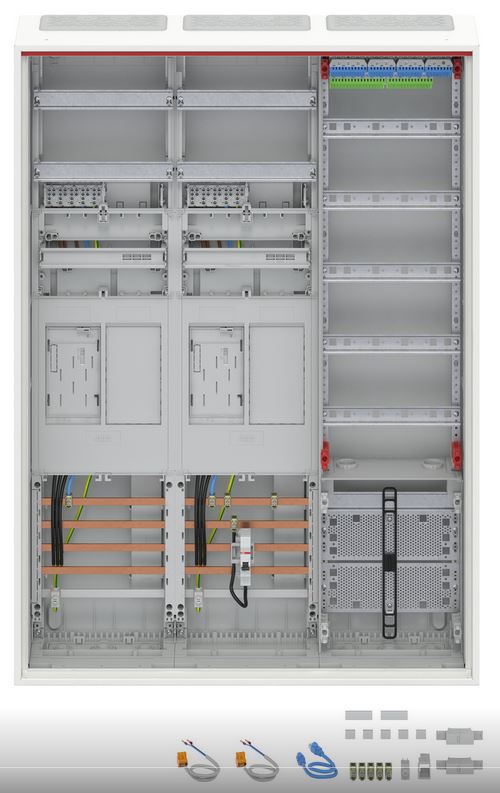

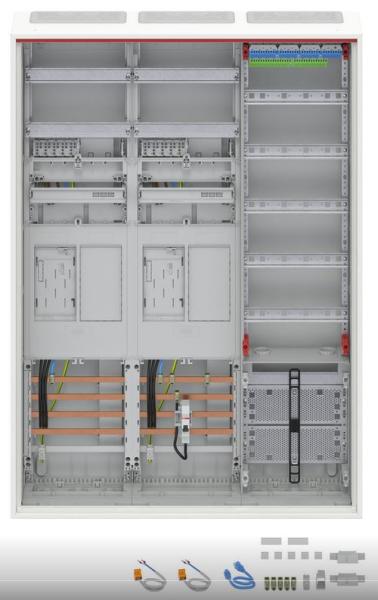

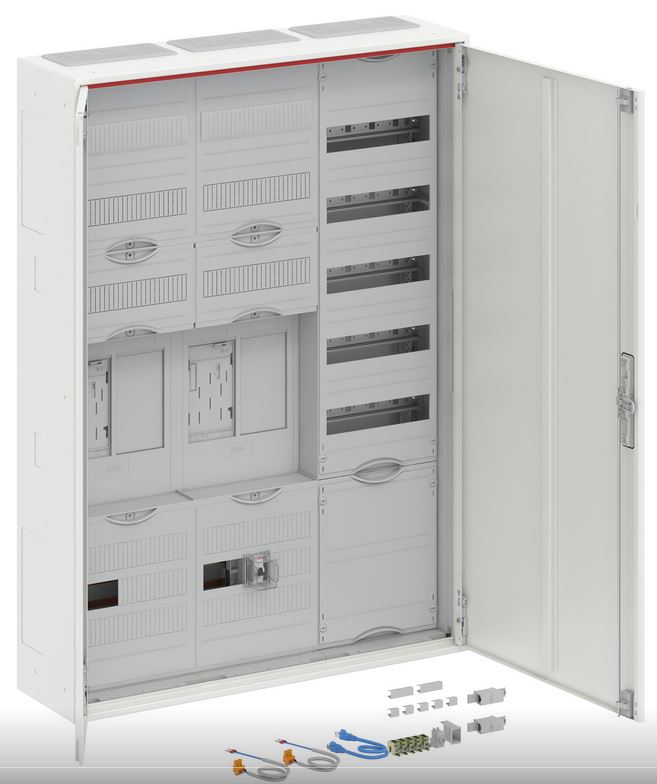

Striebel & John (ABB) Zählerschrank 3/3A (3-feldrig) BA37FG 2CPX054223R9999
Stabiler Stahlblechschrank mit wechselbaren Türen
Hersteller: Striebel & John
Abmessungen: 800 mm x 1100 mm x 205 mm
DIN: entspricht DIN-VDE, TAB 2015
Schutzgrad: IP 31/43
Montage: Aufputz, Unterputz, Teilversenkt
Zählerfeld: 1x Komplettfeld für 2 Zähler mit Hauptleitungsabzweigklemmen 5-polig.
Mit Sammelschienensystem 5-polig 40mm für SLS-Schalter, inkl. Sammelschienenadapter
Verteilerfeld: Verteilerfeld 5-reihig mit APZ
Zählerschrank, Baureihe ComfortLine A, Komplettschrank, mit BKE-I, Anbaumöglichkeit: seitlich, Montageart: Aufputz, Unterputz, teilversenkt, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP31, mit VDE-Prüfzeichen, geltende Normen: DIN VDE 0603-1, IK-Code 7, Bemessungsbetriebsspannung Ue 400V AC 50/60 Hz, Bemessungsstrom In 63 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech, Doppeltür, Tür aus Stahlblech, mit Standardverschluss, Türöffnungswinkel 120 Grad, Türanschlag rechts und links, Rückwand aus Stahlblech / Kunststoff, Leitungseinführung oben über Membranflansch montiert, unten über 2x Kabeleinführungsflansch beiliegend, seitlich über Flanschöffnung vorgeprägt, Rückwand Kabeleinführung vorgeprägt, Abmessungen in mm (H x B x T): 1100 x 800 x 215, Zählerplatz verdrahtet, Netzsystem TN-S, auch für TT-System geeignet, 5-polig, Stecktechnik, mit Kanal für Steuerzwecke, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, vorbereitet für SH-Schalter, Einspeiseklemmen bis 25 mm², Anlagenseitiger Anschlussraum Zählerplatz: mit Hauptleitungsabzweigklemme, Raum für Zusatzgeräte des eHZ 150 mm, Anzahl Zählerplätze Einzeltarif 2, Anzahl Reserveplätze 2, Anzahl Verteilerreihen 5, mit APZ-Raum, Rasteinheit 7 RE, Bauhöhe 3, Feldbreite 3, Platzeinheiten 252, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss und 90 Grad Druck-Drehverschluss, RAL 7035
Die Vorschriften der jeweiligen EVUs sind vor Bestellung zu klären und deren Vorschriften einzuhalten.
