für Abdeckungen Art.-Nrn.: .. 1749 ..
Bestimmungsgemäßer Gebrauch
Elektronischer Raumtemperaturregler zum Steuern von elektrothermischen Stellantrieben für 230 V ~ (z.B. Art.-Nr. TSA 230 NC WW)
Regeln der Raumtemperatur in geschlossenen Räumen
Montage in Gerätedose mit Abmessungen nach DIN 49073
Produkteigenschaften
Manuelles Einstellen einer Komforttemperatur
Temperaturbegrenzung der Komforttemperatur einstellbar
Manuelles Ausschalten der Temperaturregelung
Eingangsklemme zur Aktivierung der Absenktemperatur (ECO) über Zentraluhr
Eingangsklemme zur Aktivierung des Kühlbetriebs über Zentralsteuerung
Manuelle Aktivierung des Kühlbetriebs
Interner Temperatursensor
Frostschutz-Funktion
Geräuschloses Schalten
Temperatursturzerkennung (Aufrufen der Frostschutztemperatur bei Fensteröffnung)
Arbeitsweise Reglerausgang: Pulsweitenmodulation (PWM) oder Zweipunkt
Anpassung an Ventile (stromlos offen oder stromlos geschlossen)
Offseteinstellung ± 3 °C (Korrekturwert zur gemessenen Temperatur)
Ventilschutzfunktion (1 x wöchentliches Auf- und Zufahren des Ventils)
Mehrfarbige Status-LED
Permanentbetrieb der LED möglich

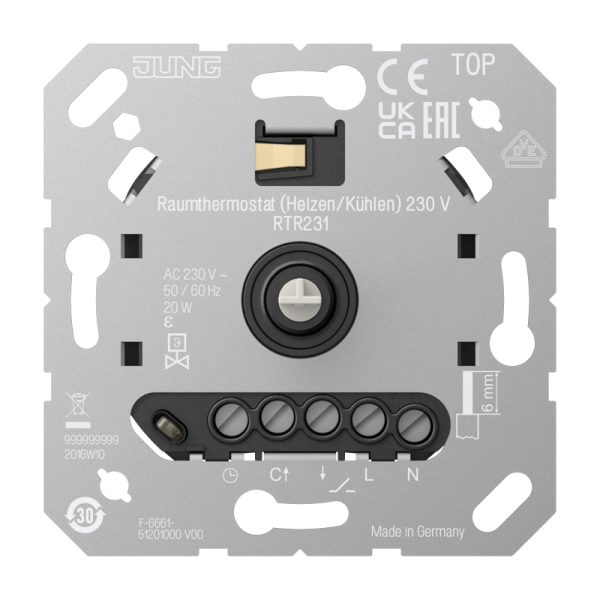

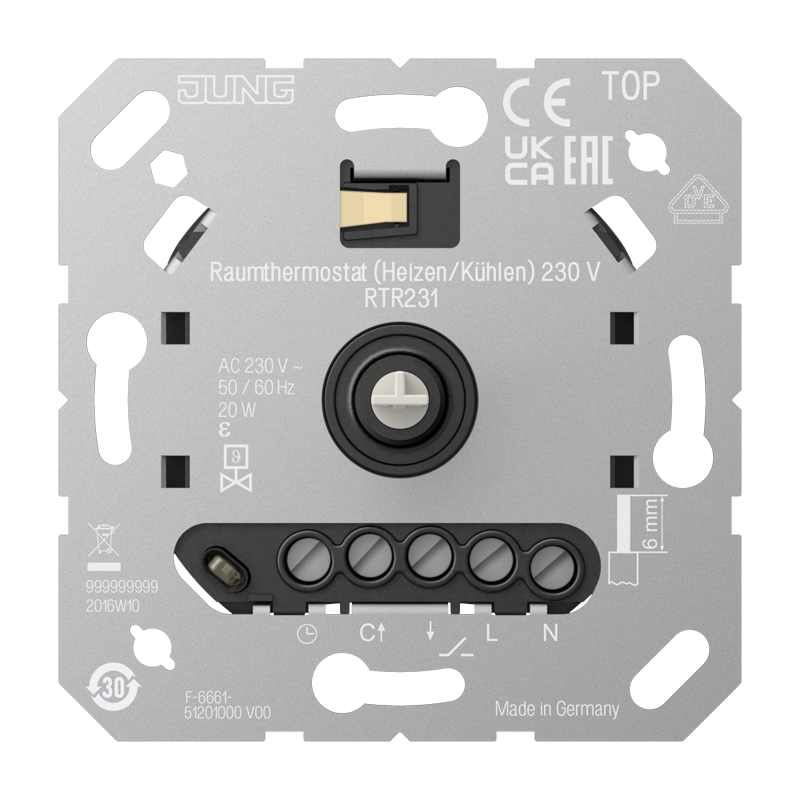

Technische Daten für Raumthermostat (Heizen/Kühlen) 230 V RTR 231
| Nennspannung: |
AC 230 V ~, 50/60 Hz |
| Schaltstrom: |
max. 100 mA |
| Anschlussleistung: |
20 W |
| Standby-Leistung: |
< 0,5 W |
| Temperaturbereich: |
ca. +5 ... +30 °C |
| Montagehöhe: |
1,50 m |
| Anzahl Stellantriebe: |
1 ... 10 |
| Leitungslänge: |
max. 100 m |
| Umgebungstemperatur: |
−5 ... +45 °C |
| Lager-/Transporttemperatur: |
−25 ... +70 °C |
