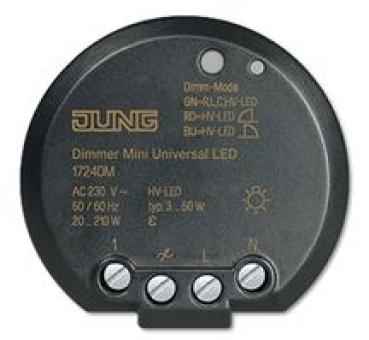

Schalten und Dimmen von Glühlampen, HV-Halogenlampen, elektronischen Trafos für Halogen- oder LED-Lampen, dimmbaren induktiven Trafos für Halogen- oder LED-Lampen, HV-LED- oder Kompaktleuchtstofflampen
Die Bedienung erfolgt über Nebenstelle 2-Draht, Drehnebenstelle oder Taster mit Schließerkontakt
Montage in Gerätedose nach DIN 49073 in Kombination mit einer geeigneten Abdeckung
Produkteigenschaften
Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
Testbetrieb zur Funktionsprüfung
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
Anzeige der eingestellten Betriebsart mittels LED
Gerät kann ohne Neutralleiter betrieben werden
Einschalten durch lampenschonenden Softstart
Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
Einschalthelligkeit dauerhaft speicherbar
Minimalhelligkeit dauerhaft speicherbar
Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
Elektronischer Übertemperaturschutz
Leistungserweiterung durch Leistungszusätze möglich
Technische Daten
Nennspannung:
AC 230 V ~
Netzfrequenz:
50/60 Hz
Standby-Leistung:
ca. 0,3 W
Verlustleistung:
ca. 2 W
Umgebungstemperatur:
−5 ... +45 °C
Anschlussleistung bei 25 °C
Glühlampen:
20 ... 210 W
HV-Halogenlampen:
20 ... 210 W
Elektronische Trafos:
20 ... 210 W
Elektronische Trafos mit NV-LED:
typ. 20 ... 50 W
Induktive Trafos:
20 ... 210 VA
Induktive Trafos mit NV-LED:
typ. 20 ... 50 VA
HV-LED-Lampen dimmbar:
typ. 3 ... 50 W
Kompaktleuchtstofflampen dimmbar:
typ. 3 ... 50 W
Bei Einstellung "LED-Phasenabschnitt" verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED.
