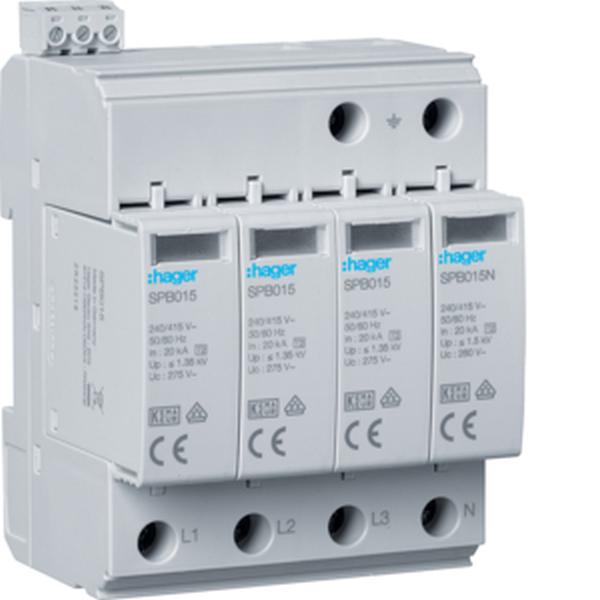

Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige + Kontakt. Überspannungsableiter vom Typ 2 in 3+1-Schaltung, zum Schutz von dreiphasigen TT- und TN-S-Systemen. Bestehend aus einem vierfach Basiselement, drei Schutzsteckern mit temperaturüberwachtem Hochleistungsvaristor und einem Stecker als Summenstromfunkenstrecke mit dynamischer Abtrennvorrichtung. Optische Defektmeldung an den Steckern bei Überlastung. Wechslerkontakt für Defektfernmeldung. Anschlüsse für die aktiven Leiter von unten, für Erde/PE und Fernmeldekontakt von oben. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Beschriftungsmöglichkeit am Basiselement.
Netzform TN: ja
Netzform TN-C-S: ja
Netzform TT: ja
Anzahl der Leiter (ohne Erde): 4
Nennspannung AC: 400 V
Höchste Dauerspannung AC: 275 V
Montageart: Hutschiene TH35 (REG)
Max. PV-Spannung: 0 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Schutzpegel L-N: 1.35 kV
Mit Fernmeldekontakt: ja
Signalisierung am Gerät: optisch
Schutzart (IP): IP20 (Fingerschutz und Schutz vor Fremdkörper > 12 mm)
Netzform TN-C: nein
Netzform TN-S: ja
Netzform sonstige: nein
Nennableitstoßstrom (8/20): 20 kA
Kurzschlussfestigkeit (Isccr): 25 kA
Max. Ableitstoßstrom (8/20): 40 kA
Baugröße: 4 TE
Schutzpegel: 1.35 kV
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Schutzpegel N-PE: 1.35 kV
Integrierte Vorsicherung: nein
Prüfklasse Typ 2: ja
