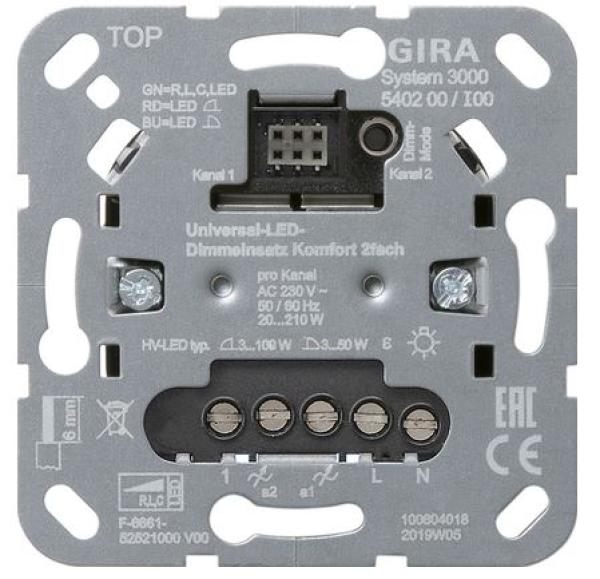

Zwei unabhängige Ausgänge für zwei Leuchtengruppen.
Schalten und Dimmen von Glühlampen, HV-Halogenlampen, elektronischen Trafos für Halogen- oder LED-Lampen, dimmbaren induktiven Trafos für Halogen- oder LED-Lampen, HV-LED- oder Kompaktleuchtstofflampen.
Anschluss von Nebenstellen möglich.
Mit System 3000 Nebenstelleneinsatz 3-Draht in Verbindung mit einem System 3000 Bedienaufsatz 2fach sind beide Ausgänge separat bedienbar.
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips (Phasenan- oder Phasenabschnitt).
Anzeige der eingestellten Betriebsart mittels LED.
Lampenschonendes Einschalten.
Einschalthelligkeit dauerhaft speicherbar.
Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit.
Minimalhelligkeit einstellbar.
Elektronischer Kurzschlussschutz.
Elektronischer Übertemperaturschutz.
Betrieb mit und ohne Neutralleiteranschluss.
Technische Daten
Nennspannung:
AC 230 V, 50/60 Hz
Stand-by:
0,1 bis 0,5 W
Anschlussleistung bei 25 °C pro Ausgang
HV-LED-Lampen (Phasenanschnitt):
typ. 3 bis 50 W
HV-LED-Lampen (Phasenabschnitt):
typ. 3 bis 100 W
Kompaktleuchtstofflampe:
typ. 3 bis 50 W
Glühlampen:
20 bis 210 W
HV-Halogen:
20 bis 210 W
Gira Tronic-Trafos:
20 bis 210 W
elektronischer Trafo mit NV-LED:
typ. 20 bis 50 W
gewickelter Trafo:
20 bis 210 VA
gewickelter Trafo mit NV-LED:
typ. 20 bis 50 VA
Nebenstellen
unbeleuchtete mechanische Taster:
unbegrenzt
Nebenstelleneinsatz 2-Draht:
unbegrenzt
Nebenstelleneinsatz 3-Draht:
max. 10
Leitungslänge
Last:
max. 100 m
Nebenstelle:
max. 100 m
Einbautiefe:
30 mm
Montage:
in Gerätedose nach DIN 49073
Umgebungstemperatur:
-5 °C bis +45 °C
Hinweise
Grundsätzlich ist der Betrieb des Dimmers ohne Anschluss des Neutralleiters möglich, einige LED- und CFLi-Leuchtmittel machen zur Vermeidung von Flackererscheinungen jedoch den Neutralleiteranschluss erforderlich.
Beim Betrieb ohne Neutralleiter erhöht sich die Mindestlast für Glühlampen, HV-Halogen, Gira Tronic-Trafos und gewickelte Trafos auf 50 W.
Elektronische Trafos und Vorschaltgeräte für LED-Leuchtmittel können in dem vom Hersteller angegebenen Dimmverfahren betrieben werden.
Bei höherer Umgebungstemperatur als 25 °C ist die angeschlossene Last zu reduzieren.
