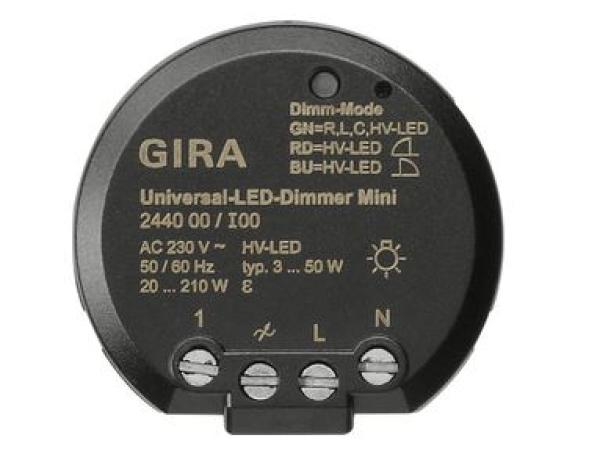

Schalten und Dimmen von Glühlampen, HV-Halogenlampen, elektronischen Trafos für Halogen- oder LED-Lampen, dimmbaren induktiven Trafos für Halogen- oder LED-Lampen, HV-LED- oder Kompaktleuchtstofflampen.
Bedienung über Nebenstellen.
Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips (Phasenan- oder Phasenabschnitt).
Anzeige der eingestellten Betriebsart mittels LED.
Lampenschonendes Einschalten.
Einschalthelligkeit dauerhaft speicherbar.
Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit.
Minimalhelligkeit einstellbar.
Elektronischer Kurzschlussschutz.
Elektronischer Übertemperaturschutz.
Betrieb mit und ohne Neutralleiteranschluss.
Technische Daten
Nennspannung:
AC 230 V, 50/60 Hz
Stand-by:
max. 0,3 W
Anschlussleistung bei 25 °C
HV-LED-Lampen (Phasenanschnitt):
typ. 3 bis 50 W
HV-LED-Lampen (Phasenabschnitt):
typ. 3 bis 100 W
Kompaktleuchtstofflampe:
typ. 3 bis 50 W
Glühlampen:
20 bis 210 W
HV-Halogen:
20 bis 210 W
Gira Tronic-Trafos:
20 bis 210 W
elektronischer Trafo mit NV-LED:
typ. 20 bis 50 W
gewickelter Trafo:
20 bis 210 VA
gewickelter Trafo mit NV-LED:
typ. 20 bis 50 VA
Nebenstellen
unbeleuchtete mechanische Taster:
unbegrenzt
Nebenstelleneinsatz 2-Draht:
unbegrenzt
Nebenstelleneinsatz 3-Draht:
10
Leitungslänge
Nebenstelle:
max. 100 m
Last:
max. 100 m
Montage:
in Gerätedose nach DIN 49073 in Kombination mit einer geeigneten Abdeckung
Umgebungstemperatur:
-5 °C bis +45 °C
Hinweise
Grundsätzlich ist der Betrieb des Dimmers ohne Anschluss des Neutralleiters möglich, einige LED- und CFLi-Leuchtmittel machen zur Vermeidung von Flackererscheinungen jedoch den Neutralleiteranschluss erforderlich.
Beim Betrieb ohne Neutralleiter erhöht sich die Mindestlast für Glühlampen, HV-Halogen, Gira Tronic-Trafos und gewickelte Trafos auf 50 W.
Elektronische Trafos und Vorschaltgeräte für LED-Leuchtmittel können in dem vom Hersteller angegebenen Dimmverfahren betrieben werden.
Mit einem Taster kann die Einschalthelligkeit nicht gespeichert werden.
Bei höherer Umgebungstemperatur als 25 °C ist die angeschlossene Last zu reduzieren.
