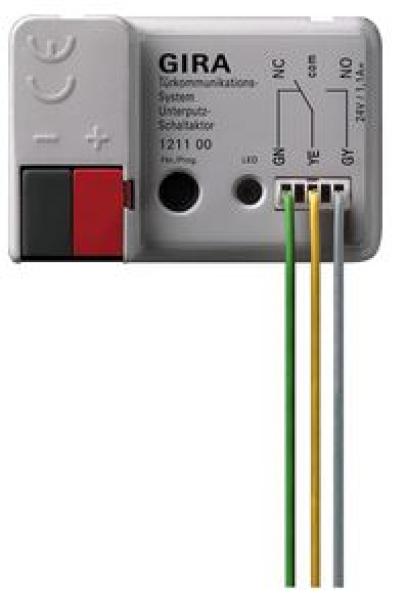

Unterputz-Schaltaktor zum Ansteuern eines externen Gongs oder anderer Verbraucher über den Gira Türkommunikations-Bus.
Ansteuerung eines potenzialfreien Schaltkontakts (24 V SELV/ 50 µA bis 1,6 A AC/DC) über den 2-Draht-Bus.
Der Unterputz-Schaltaktor ist ansteuerbar über:
die Tasten "Tür" und "Licht" an der Wohnungsstation,
den Etagenruftaster an der Wohnungsstation,
die Ruftaste an der Türstation, die Ruftaste an der Wohnungsstation,
die Tasten eines Telefons (in Verbindung mit dem TKS-TK-Gateway),
einen potenzialfreien Taster (in Verbindung mit der Türkommunikations-Tasterschnittstelle 2fach).
Der Unterputz-Schaltaktor lässt sich in vier verschiedenen Betriebsarten betreiben: Schalten, Timer/s, Timer/min und Impuls.
Impulsfunktion zur Ansteuerung vorhandener Treppenhausautomaten.
Schaltzeit abhängig von der eingestellten Funktion stufenlos einstellbar von 1 bis 10 s bzw. 1 bis 10 min.
LED-Anzeige zur Programmierung, Funktionsauswahl und Zeiteinstellung.
Technische Daten
Spannungsversorgung:
über 2-Draht-Bus
potenzialfreier Relaiskontakt:
50 µA bis 1,6 A bei AC/DC 24 V SELV
Anzahl einlernbarer Ruftaster:
max. 16
Umgebungstemperatur:
-5 °C bis +50 °C
Hinweise
Der Unterputz-Schaltaktor ist für den Einbau in einer tiefen Gerätedose (60 mm tief) hinter einem Türkommunikations-Busankoppler vorgesehen.
