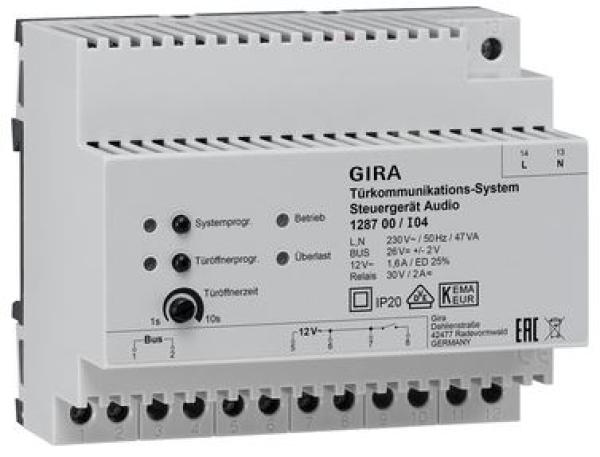

Steuergerät zur Versorgung der Audiokomponenten des Gira Türkommunikationsbusses.
Versorgung des verpolungssicheren und kurzschlussfesten 2-Draht-Busses.
Selbstrückstellende elektronische Kurzschluss- und Überlasterkennung der Betriebsspannungen und des Busanschlusses.
Tasten für System- und Türöffnerprogrammierung.
LED-Statusanzeigen für Betrieb, Überlast, Systemprogrammierung und Türöffnerprogrammierung.
AC 12 V Ausgang zur Spannungsversorgung eines handelsüblichen Türöffners.
Permanenter AC 12 V Ausgang zur Spannungsversorgung eines TKS-TK-Gateways.
Relaisausgang zum Schalten eines Türöffners mit eigener Spannungsversorgung.
Türöffnerschaltzeit stufenlos von 1 bis 10 s einstellbar.
Technische Daten
Nennspannung
primär:
AC 230 V, 50 Hz
sekundär:
SELV 26 DC V ± 2 V
Nennstrom sekundär
Dauerlast:
160 mA
Spitzenlast:
550 mA (max. 5 s)
Überlastabschaltung:
ab 350 mA
Anschlussquerschnitt:
0,6 mm bis 2,5 mm²
Ausgang Türöffner:
AC 12 V, max. 1,6 A / ED 25 %
Relaisausgang:
AC/DC 30 V, 2 A
Gesamtleitungslänge:
max. 700 m
Leitungslänge vom Steuergerät bis zum entferntesten Teilnehmer
bei Kabel-Ø 0,8 mm:
max. 300 m
bei Kabel-Ø 0,6 mm:
max. 170 m
Umgebungstemperatur:
-5 °C bis +45 °C
Hinweise
Das Steuergerät Audio ist für den Einbau in die Unterverteilung vorgesehen. Ist dies nicht möglich, handelsüblichen Aufputzverteiler verwenden.
Mit dieser Komponente ist der Aufbau von Türkommunikationsanlagen mit bis zu 70 Teilnehmern möglich (z. B. 1 x Einbaulautsprecher, 5 x Erweiterungsmodul für Einbaulautsprecher, 68 x Wohnungsstation AP).
