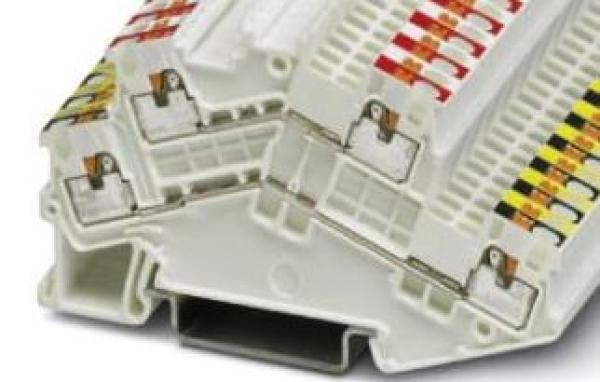

Die Push-in-Anschlussklemmen zeichnen sich neben den Systemmerkmalen des CLIPLINE complete System durch einfaches und werkzeugloses Verdrahten von Leitern mit Aderendhuelse oder starren Leitern aus. Die kompakte Bauform und der Frontanschluss ermöglichen eine Verdrahtung auf engstem Raum. Neben der Pruefmöglichkeit im doppelten Funktionsschacht steht bei allen Klemmen ein zusaetzlicher Pruefabgriff zur Verfuegung.
Anzahl der Etagen
2
Anzahl der Anschlüsse
8
Nennquerschnitt
1,5 mm²
Farbe
weiß
Isolierstoff
PA
Brennbarkeitsklasse nach UL 94
V0
Bemessungsstoßspannung
6 kV
Überspannungskategorie
III
Isolierstoffgruppe
I
Maximale Verlustleistung bei Nennbedingung
0,56 W (beim Anschluss mehrerer Etagen vervielfältigt sich der Wert)
Anschluss gemäß Norm
IEC 60947-7-1
Nennstrom IN
16 A
Belastungsstrom maximal
16 A
Nennspannung UN
500 V
Offene Seitenwand
Ja
Breite
7 mm
Länge
78,8 mm
Rastermaß
3,5 mm
Höhe NS 35/7,5
48,2 mm
Höhe NS 35/15
55,7 mm
Anschlussart
Push-in-Anschluss
Leiterquerschnitt starr min
0,14 mm²
Leiterquerschnitt starr max
1,5 mm²
Leiterquerschnitt flexibel min.
0,14 mm²
Leiterquerschnitt flexibel max.
1,5 mm²
Leiterquerschnitt AWG min
26
Leiterquerschnitt AWG max
14
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min
0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max
1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min
0,14 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:
1 mm² es wird die Verwendung der Aderendhülse AI-S 1-8 TQ Artikel-Nr. 1200293 empfohlen
